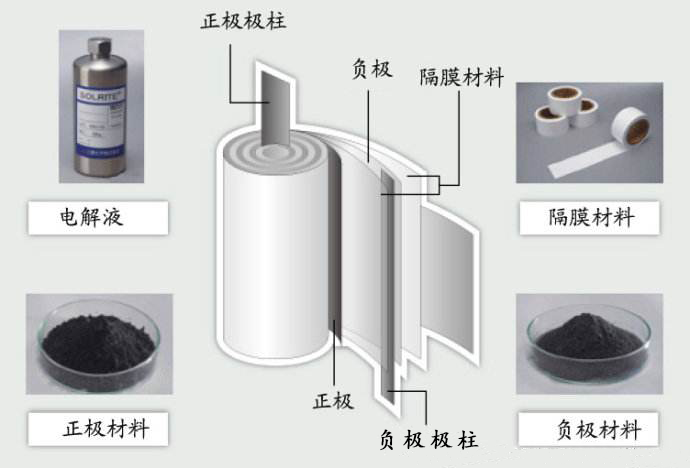

正極材料大都是微米或納米級(jí)顆粒，極易吸收空氣中的水分，特別是Ni含量高的三元材料。在制備正極漿料時(shí)，如果正極材料水分高，在進(jìn)行漿料攪拌過(guò)程中NMP吸水后會(huì)造成PVDF溶解度降低，導(dǎo)致漿料凝膠成果凍狀，影響加工性能。制成電池后，其容量、內(nèi)阻、循環(huán)和倍率等都會(huì)受到影響，因此正極材料的水分與金屬異物一樣要作為重點(diǎn)管控項(xiàng)目。

　　產(chǎn)線(xiàn)設(shè)備自動(dòng)化程度越高，粉料在空氣中暴露的時(shí)間越短，水分引入也就越少。推動(dòng)材料供應(yīng)商提高設(shè)備自動(dòng)化程度，如實(shí)現(xiàn)全程管道輸送，監(jiān)控管道露點(diǎn)，安裝機(jī)械手實(shí)現(xiàn)自動(dòng)裝料、下料對(duì)防止水分引入貢獻(xiàn)巨大。但有些材料供應(yīng)商受限于廠(chǎng)房設(shè)計(jì)或是成本壓力，設(shè)備自動(dòng)化程度不高、制造工序斷點(diǎn)較多時(shí)就要嚴(yán)格控制粉料暴露時(shí)間，中轉(zhuǎn)過(guò)程的粉料最好使用充氮?dú)獾耐笆⒀b。生產(chǎn)車(chē)間的溫濕度也是一項(xiàng)重點(diǎn)管控指標(biāo)，理論上講露點(diǎn)越低越有利。大多數(shù)材料供應(yīng)商會(huì)重點(diǎn)關(guān)注燒結(jié)工序之后的水分控制，他們認(rèn)為1000度左右的燒結(jié)溫度可以除去粉料中的大部分水分，只要嚴(yán)格控制燒結(jié)工序之后到包裝這個(gè)階段的水分引入，基本可以保證材料水分不超標(biāo)。當(dāng)然這并不意味著燒結(jié)工序之前就不需要控制水分，因?yàn)槿绻肮ば蛩忠脒^(guò)多，燒結(jié)效率和材料的微觀(guān)形態(tài)都會(huì)受到影響。此外，包裝方式也是很重要的，大部分材料供應(yīng)商采用鋁塑袋抽真空的包裝方式，目前看來(lái)這種方式還是最經(jīng)濟(jì)有效的。

　　當(dāng)然材料設(shè)計(jì)不同，吸水性也會(huì)有較大差異，比如包覆材料差異、比表面積差異等都會(huì)影響其吸水性。有些材料供應(yīng)商雖然在制造過(guò)程中防止了水分的引入，但材料本身卻具有易吸水的特性，制成極片后水分極難烘出，這就給電池制造商造成了麻煩。因此，在開(kāi)發(fā)新材料時(shí)應(yīng)考慮到吸水性的問(wèn)題，開(kāi)發(fā)出普適性更高的材料，這對(duì)供需雙方都大有好處。
